为了满足有色金属等行业广大用户对石墨制品在高温度下抗氧化性能的需求，我公司历时一年，通过在客户处多次试用，最终验证采用我司抗氧化处理后的石墨制品使用寿命和抗氧化性大幅提高，试用寿命是未处理产品的5-6倍。

材料部分实验数据如下：

把处理后样品和未处理样品在马弗炉中于不同温度下，在高温静态空气中加热2 h，样品的抗氧化性质和失重率如下表I 所示。从表I中可看出，未处理样品在1000℃时已氧化失重达25％ ，1200℃时，未处理样品已氧化55％左右，而且表面已经变形，而处理后样品才氧化了4.32％ ，其直径基本没有发生变化，只是表面略有灰粉。

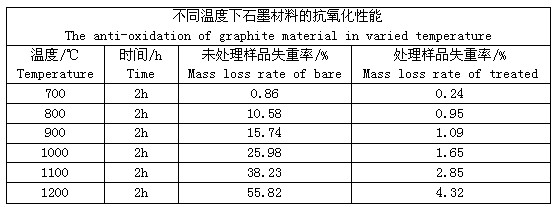

表I:

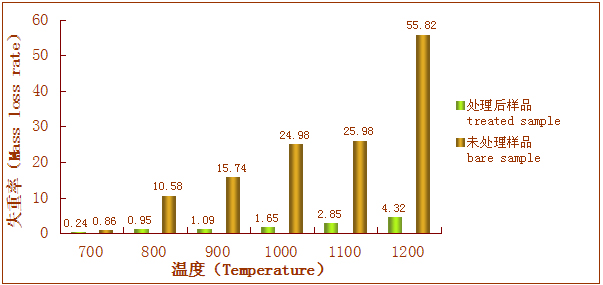

表II:
